為MagAlpha傳感器選擇合適的磁鐵
發布時間：
2023-11-18 11:28
來源：
轉自MPS
概述
MagAlpha系列提供了旋轉霍爾效應磁傳感器，當磁鐵在傳感器上方或側方旋轉時，它可以感應磁鐵的位置。磁鐵的尺寸、形狀和材質應根據具體的應用需求和目標成本進行選擇。本文討論了各種選擇的利弊，以及如何為一個應用選擇合適的磁鐵。
簡介
MagAlpha傳感器在芯片中心采用了霍爾元件陣列，用于感測旋轉磁鐵的磁場。磁場來自位于傳感器上方或側方徑向極化磁體形成的簡單偶極子場（請參見圖1）。
圖1: MagAlpha傳感器的同軸和側軸模式
霍爾陣列感應平行于芯片表面的場矢量。通常，MagAlpha傳感器要求此水平分量的磁場強度在30mT至150mT（millitesla）之間。要確保磁場落在所要求的正確范圍之內，磁鐵的材質、磁鐵尺寸以及與傳感器之間的距離，都是要考慮的因素。
磁性材料及其成本
永磁鐵材質種類多樣，通常由磁性物質與其他合金或樹脂粘結劑組合而成。這些化合物可以通過兩種方式制造永磁鐵：燒結（在高溫下熔化）成固態磁鐵；或通過混入樹脂粘結劑模具成型，其中的磁性材料利用塑料聚合物載體化合物以顆粒形式懸浮。燒結磁鐵具有更高的磁場強度，因?yàn)榕c粘結磁鐵相比，高溫?zé)Y(jié)成的永磁體致密性更高。
磁鐵成本取決于磁鐵的體積大小、材質元素構成以及制造方法。燒結磁鐵通常比相同尺寸和體積的粘結磁鐵昂貴，這是因?yàn)樗鼈兙哂懈蟮拇艌鰪?qiáng)度和磁性材料密度。
由于鐵化合物基材廣泛存在，因此鐵氧體磁鐵成本最為低廉。而由釹鐵硼或釤鈷高溫?zé)Y(jié)的稀土永磁體則由于原材料的稀缺而昂貴很多。
當需要較大尺寸的磁鐵時，由鐵氧體或稀土合金制成的粘結磁鐵由于密度較低，因此可以控制成本。在磁鐵形狀定制方面，它們也具有更大的靈活性。但由于所含磁性材料密度較低，因此粘結聚合物磁鐵的磁場強度也較弱。
燒結稀土永磁鐵用于小尺寸磁盤（直徑最大約10mm）時效益較高，而且可用于同軸和側軸拓?fù)洹Ｔ谟行?yīng)用中，磁鐵要安裝在較大的旋轉軸上，此時會需要使用較大的磁環（例如直徑為20或40mm）。為了降低成本，這些大磁環通常使用粘結磁鐵制成，以減小所含磁性材料的總體積。
磁場強度vs.材料類型
特定磁體類型的磁場強度（或磁通密度）由其剩余磁場來度量，通常表示為“ Br”。它是磁化過程之后的剩余磁場。
磁場強度用特斯拉（T）或高斯（S）表示。1特斯拉（1T）等于10,000高斯。Tesla也可以用SI千克單位/安培秒平方表示，即T = kg/As2.
磁性材料最常見的形式是氧化鐵（鐵氧體）。將它與其他化合物（例如鋇或碳酸鍶）高溫?zé)Y(jié)在一起就可以制成硬質鐵氧體。這種磁鐵成本最低，并且具有200mT至400mT的較低場強。而粘結鐵氧體或“注塑鐵氧體”則進一步降低了場強。與燒結磁鐵具有相同尺寸和體積的粘結鐵氧體，其場強在100mT至200mT之間。
“稀土“釹或釤鈷磁體之所以受歡迎，是因?yàn)樗鼈円愿〉捏w積提供了更高的場強。根據其等級的不同，這類燒結磁鐵可提供900mT至1400mT的剩磁。磁鐵材料牌號等級用數字“N“來表示，N越高表示剩磁（Br）越高。例如，N35具有約1.2T的Br，而N48具有約1.4T的Br。如果磁體通過粘結成型，則這些Br值通常減半。表1總結了最常見的磁鐵類型及其相關特性。
|
類型 |
磁性材料 |
剩磁范圍 |
工作溫度范圍 |
優點 |
缺點 |
|
鐵氧體 |
將氧化鐵(Fe2O2)和其他金屬元素高溫?zé)Y(jié)在一起，例如鋇、錳、鎳和鋅 |
0.2至0.45T |
最高300-400℃（不適合-30℃以下低溫） |
因成本較低，應用最為廣泛 |
磁場強度低；需緊靠傳感器 |
|
燒結釹鐵硼 |
鐠釹、鐵和硼燒結在一起。 也稱為“稀土”磁體。 |
1.0至1.4T |
最高120-150℃ |
極高的場強/尺寸比 |
高溫衰減明顯；比鐵氧體成本高；高溫狀態下退磁率大于鐵氧體。 |
|
燒結釤鈷 |
釤和鈷燒結在一起。是另一種“稀土”磁體。 |
0.9至1.2T |
最高260-350℃ |
高場強與尺寸之比。 最高工作溫度高于釹，退磁沖擊強度更高 |
比燒結釹鐵硼成本高 |
|
粘結鐵氧體 |
“ 鐵氧體塑磁”。將鐵氧體粉末與粘結劑混合后通過模壓成型。 |
0.1至0.25T |
最高120-150℃ |
低成本 |
磁場強度極低；與傳感器之間需要極小的氣隙。 |
|
粘結釹鐵硼 |
將釹鐵硼粉末與粘結劑混合后通過模壓成型 |
0.3至0.75T |
最高120-150℃ |
成本低于燒結釹鐵硼；適用于較大直徑的磁環或多極磁環。 |
磁場強度低于燒結釹鐵硼但是大于鐵氧體；需靠近傳感器 |
表1：磁性材料的類型和特性
“同軸”模式下的場強和距離
根據近似逆立方定律，磁場強度隨距離而衰減。磁鐵的初始剩磁（Br）決定了傳感器應與磁鐵表面保持多近的距離才能感應出足以進行操作的磁場。
在同軸模式下，MagAlpha傳感器僅檢測直接存在于磁鐵底側兩極之間的切向磁場（Bt）。
例如，一個徑向磁化的盤狀磁鐵剩磁為1.0T，直徑為5mm，高度為3mm。圖2顯示了其切向剩磁場的衰減，其磁體表面之下低于200mT的剩磁在10mm的距離內衰減到低于5mT。圖3顯示了磁鐵的側視圖。

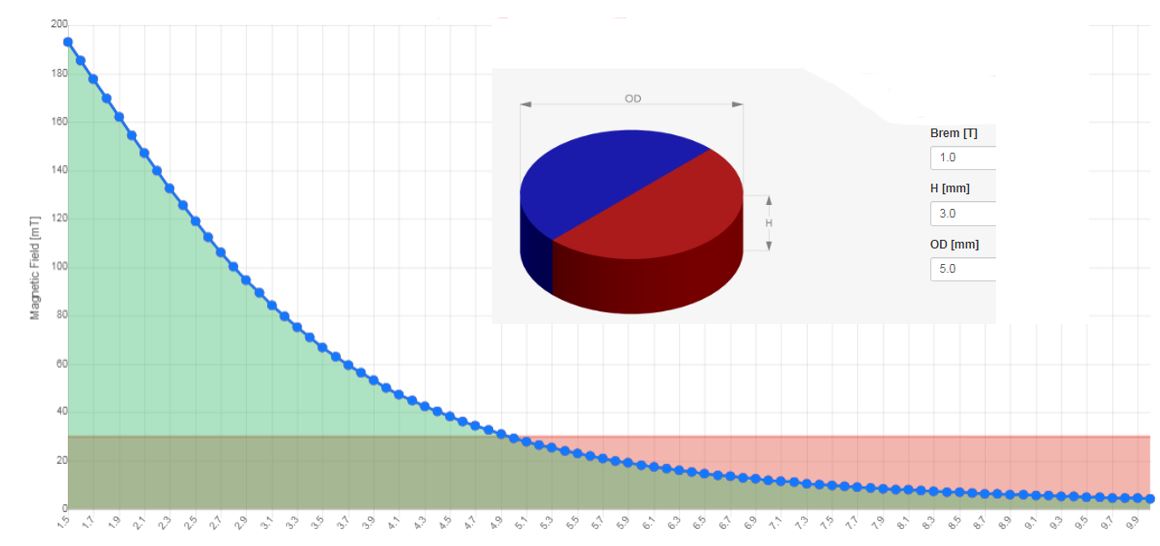

圖2：磁場與距離的關系–具有1T剩磁的5x3mm釹磁體
MagAlpha傳感器通常需要30mT的最小磁場。磁場在z = 5mm時達到30mT的下限。其中z值是從磁鐵高度的一半到傳感器芯片內部霍爾陣列元件表面的距離。因此，磁鐵和傳感器之間的最大氣隙為3mm（計算方法為：z = 5mm，減去磁鐵高度的一半，即H = 1.5mm；然后再減去0.5mm，即MagAlpha封裝與霍爾陣列表面之間的距離 。）請參見圖3。
圖3：通過磁鐵和傳感器的側視圖顯示“ z”的尺寸
通常我們推薦的目標場強為40mT至60mT。在上面的示例中，等效于z 等于4.3mm至3.7mm，而物理氣隙為2.3mm至1.7mm。
對剩磁為300mT的燒結鐵氧體進行同樣的分析，要達到最小30mT的磁場，z值將減小至2.8mm，而與傳感器之間的氣隙應減小至不大于0.8mm（計算方法：z=2.8mm，減去磁體高度的一半1.5mm，再減去內部芯片封裝到霍爾陣列的距離0.5mm）。如圖4所示。

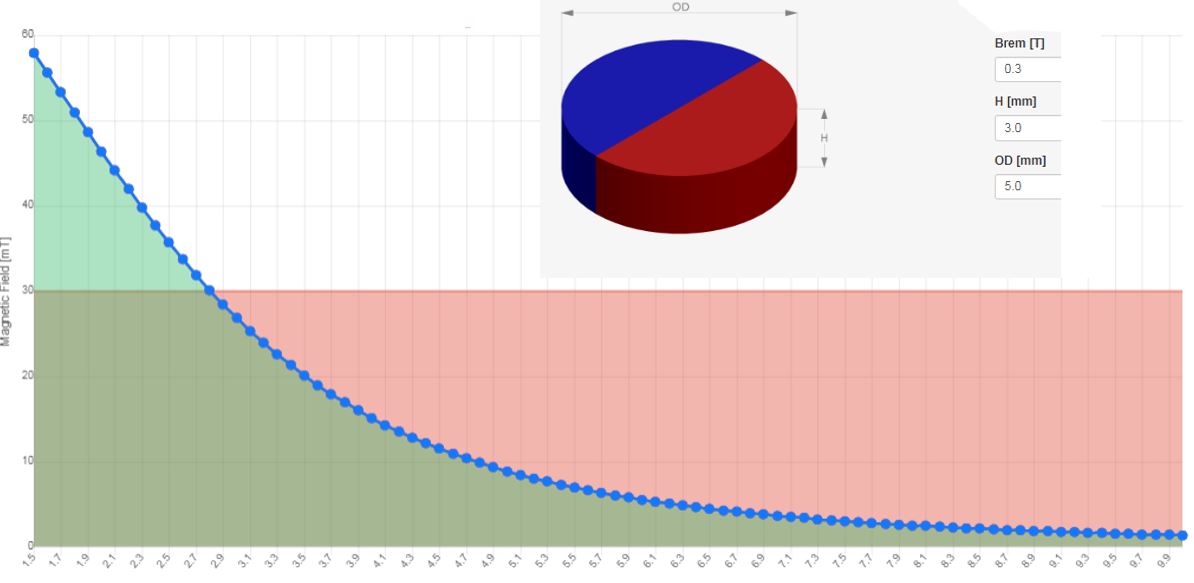

圖4：磁場與距離的關系–具有0.3T剩磁的5x3mm鐵氧體磁鐵
具有一定裕量的40mT目標磁場是最理想的，但它需要的氣隙也更小，僅為0.3mm（計算方法：2.3mm-1.5mm-0.5mm）。使用剩磁較弱的磁鐵成本較低，但也會限制設計中的最大可用氣隙范圍。
要了解如何為同軸MagAlpha選擇合適的磁體尺寸和位置，請參見應用說明“適用于同軸拓?fù)銶agAlpha的磁鐵”
